Oblikovalski koncept  zadnje stene avtodoma Oblikovalski koncept  zadnje stene avtodoma
Plastoform: od ideje do izvedbe Prvi pogovori o sodelovanju med podjetjem Plastoform in priznanim slovenskim oblikovalcem Georgom Gedlom pri oblikovanju konceptne zadnje stene so... Oblikovalski koncept  zadnje stene avtodoma
Z izjemo integriranih avtodomov vsi nosijo obraz dostavnika, ki je služil za nadgradnjo, zato je zadnja stena zelo pomemben oblikovalski element avtodoma.

Z izjemo integriranih avtodomov vsi nosijo obraz dostavnika, ki je služil za nadgradnjo, zato je zadnja stena zelo pomemben oblikovalski element avtodoma.

Plastoform: od ideje do izvedbe

Prvi pogovori o sodelovanju med podjetjem Plastoform in priznanim slovenskim oblikovalcem Georgom Gedlom pri oblikovanju konceptne zadnje stene so se začeli v začetku tega leta. Direktor podjetja Franci Gregorčič in vodja prodaje za tujino Peter Gorenc sta imela idejo, da bi na mednarodni prireditvi Caravan salon Düsseldorf na svojem razstavnem prostoru predstavili izdelek, na katerem bi prikazali razvojne možnosti podjetja.

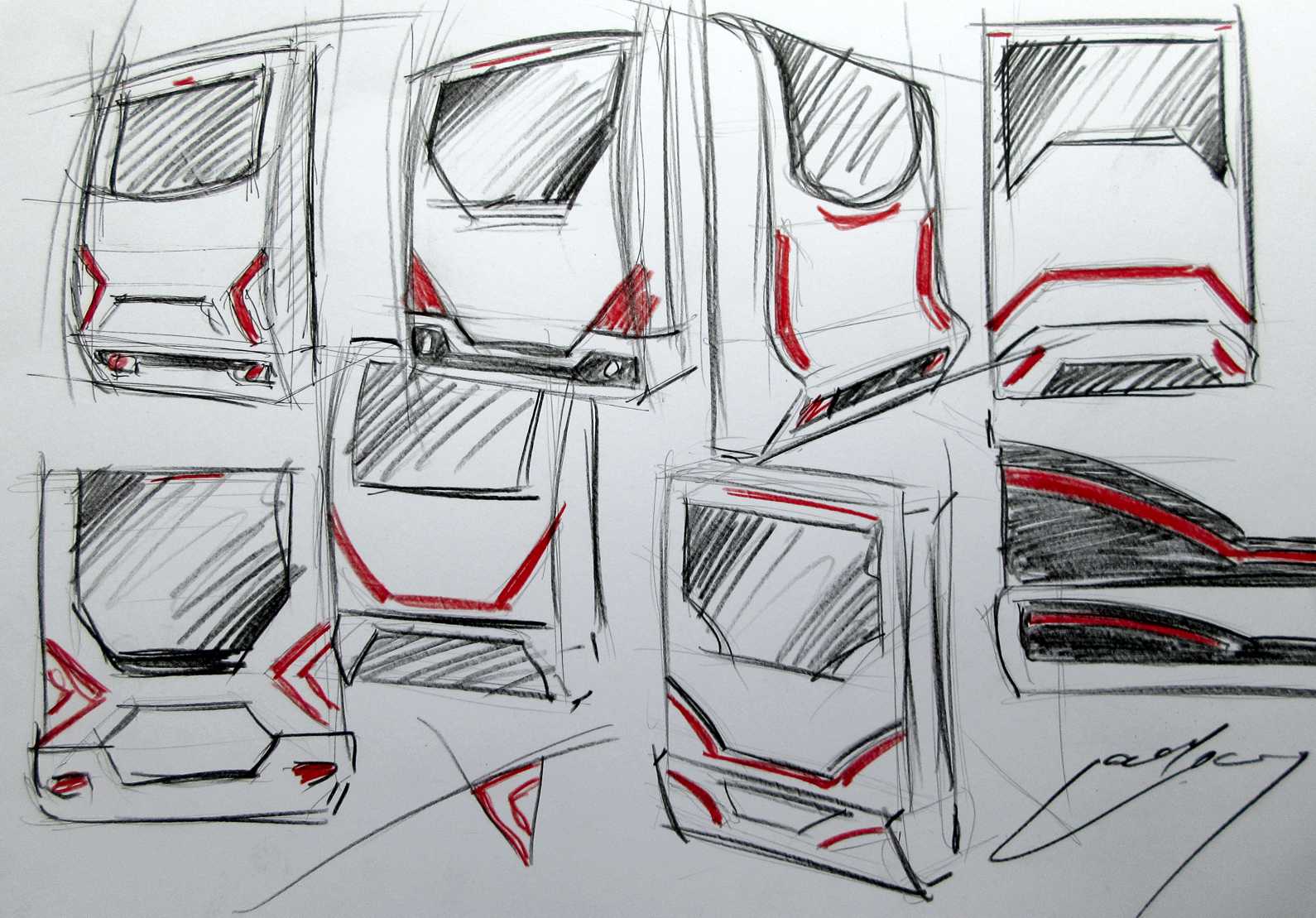

V fazi iskanja oblike, so nastale številne idejne ki prikazujejo različne oblikovalske rešitve.

V fazi iskanja oblike, so nastale številne idejne ki prikazujejo različne oblikovalske rešitve.

Izkušen oblikovalec Georg Gedl je v tej branži več kot 28 let. Več kot 20 let je bil zunanji sodelavec Adrie Mobil, kjer je oblikoval avtodome in počitniške prikolice. Že na prvem delovnem sestanku so skupaj z oblikovalcem sestavili smernice, ki bi jih upoštevali pri oblikovanju nove konceptne stene, ki naj bi bila po velikosti primerna za integrirani avtodom. Celotna oblika mora izstopati od obstoječih, kakršne vidimo danes na trgu. Poleg oblike mora predstaviti vse tehnične in izvedbene možnosti podjetja. Imeti mora modularne elemente, s katerim se lažje prilagaja željam bodočih naročnikov. Luči se oblikovno prilagajajo celotni obliki stene, kar pomeni, da se za ta namen ne uporabljajo obstoječe luči, ki so na voljo na trgu. Na steni se mora predstaviti tudi okno (akril-pleksi), ki ga izdeluje Plastoform Blanca.

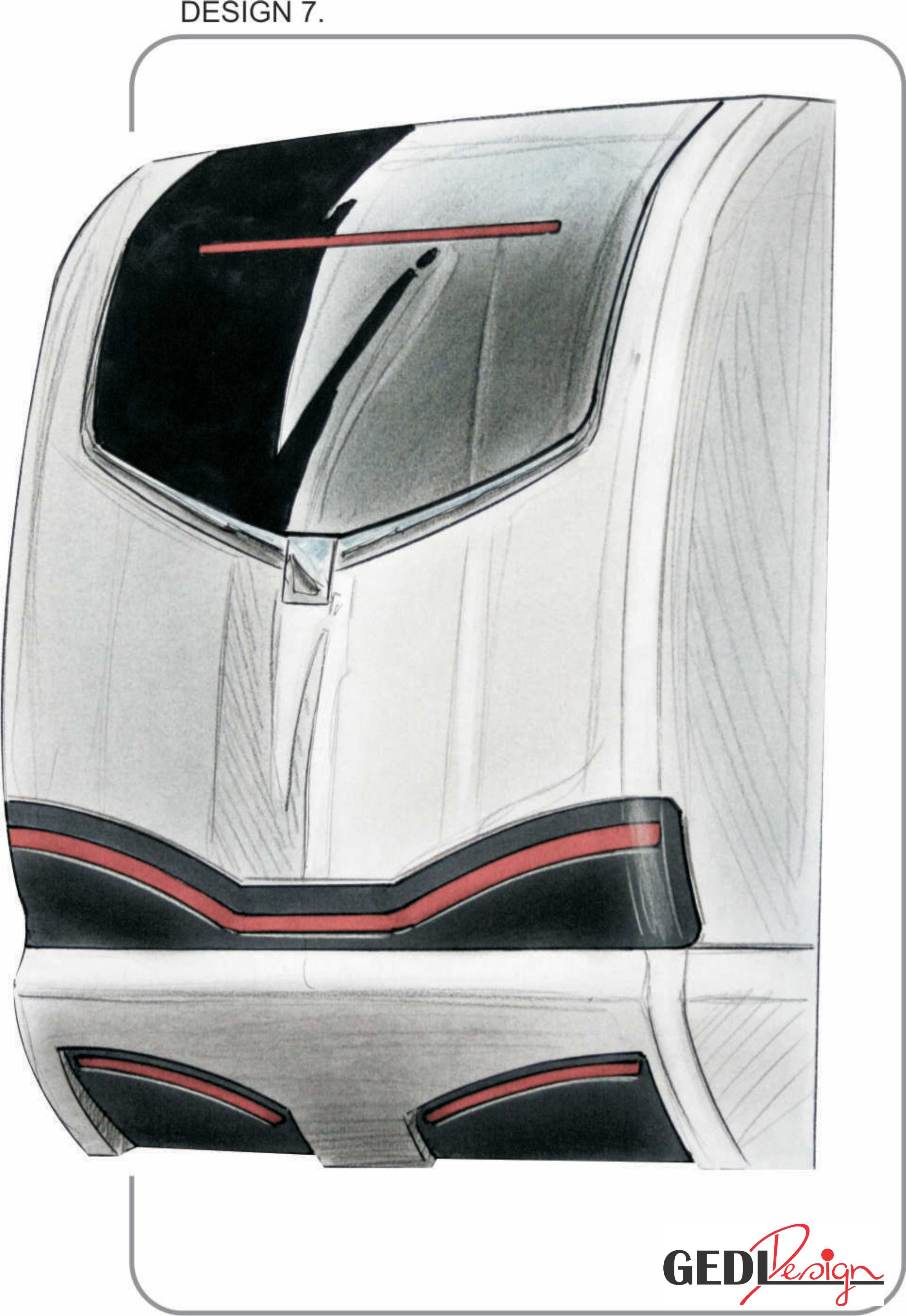

Finalne predstavitvene risbe (renderji), ki jih je Georg Gedl predstavil vodilnim osebam podjetja Plastoform iz Šmarjete:

  • SLIKA 2.
  • SLIKA 3.
  • slika 4.
  • SLIKA 5.
  • SLIKA 6.

Na podlagi teh smernic je Gedl pristopil k prvi fazi projekta, to je risanje številnih idejnih skic, ki prikazujejo možne oblike nove stene. Po izboru najboljših je pristopil k risanju 6 finalnih predstavitvenih (render) risb. Ob predstavitvi vodstvu Plastoforma je Gedl razložil svoj pogled na posamezne ideje in po daljšem pogovoru so zbrali dve najboljši idejni obliki. V tej fazi se nam je priključil tudi Franci Mlakar, vodilni konstruktor v razvoju podjetja in na podlagi teh pogovorov so izbrali dokončni predlog oblike.

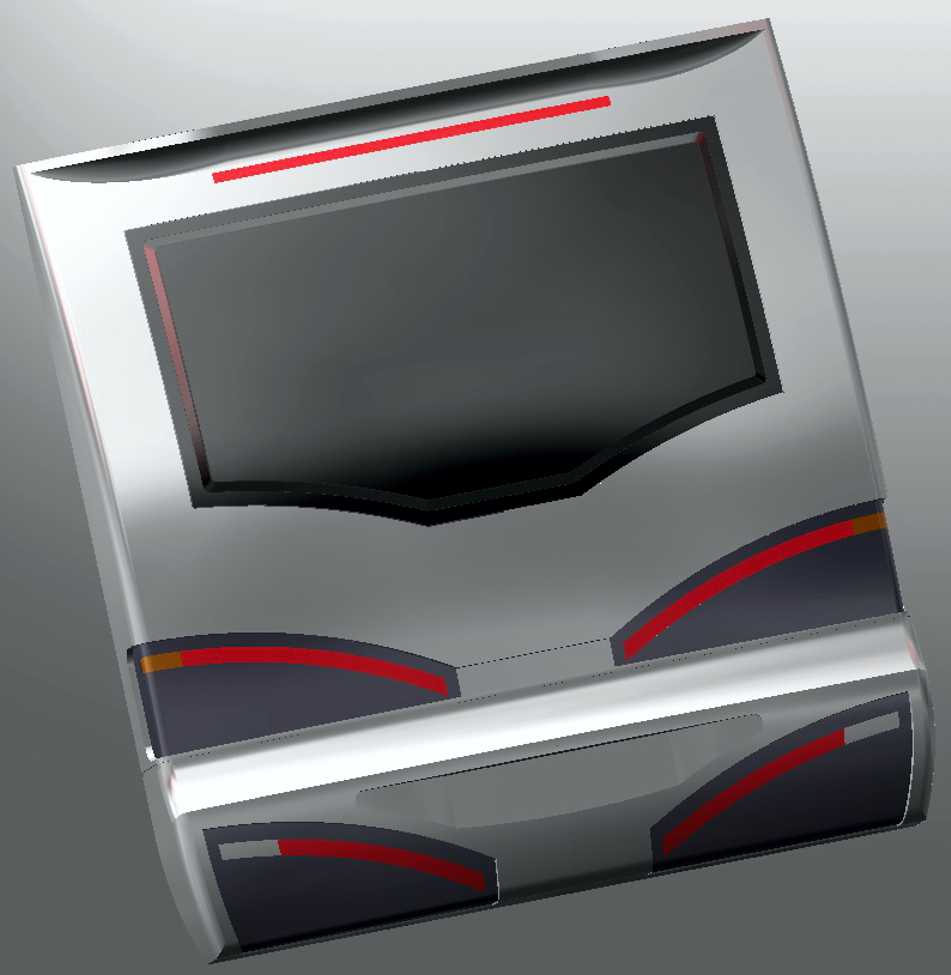

'Zmagovalna' idejna risba, ki je bila vsem všeč, tudi s stališča razvoja ni predstavljala večje konstrukcijske težave.

‘Zmagovalna’ idejna risba, ki je bila vsem všeč, tudi s stališča razvoja ni predstavljala večje konstrukcijske težave.

Gedl razlaga svoje ideje osnutke. Z leve: Franci Mlakar (razvoj), Franci Gregorčič (direktor) in Georg Gedl (oblikovalec).

Gedl razlaga svoje ideje osnutke. Z leve: Franci Mlakar (razvoj), Franci Gregorčič (direktor) in Georg Gedl (oblikovalec).

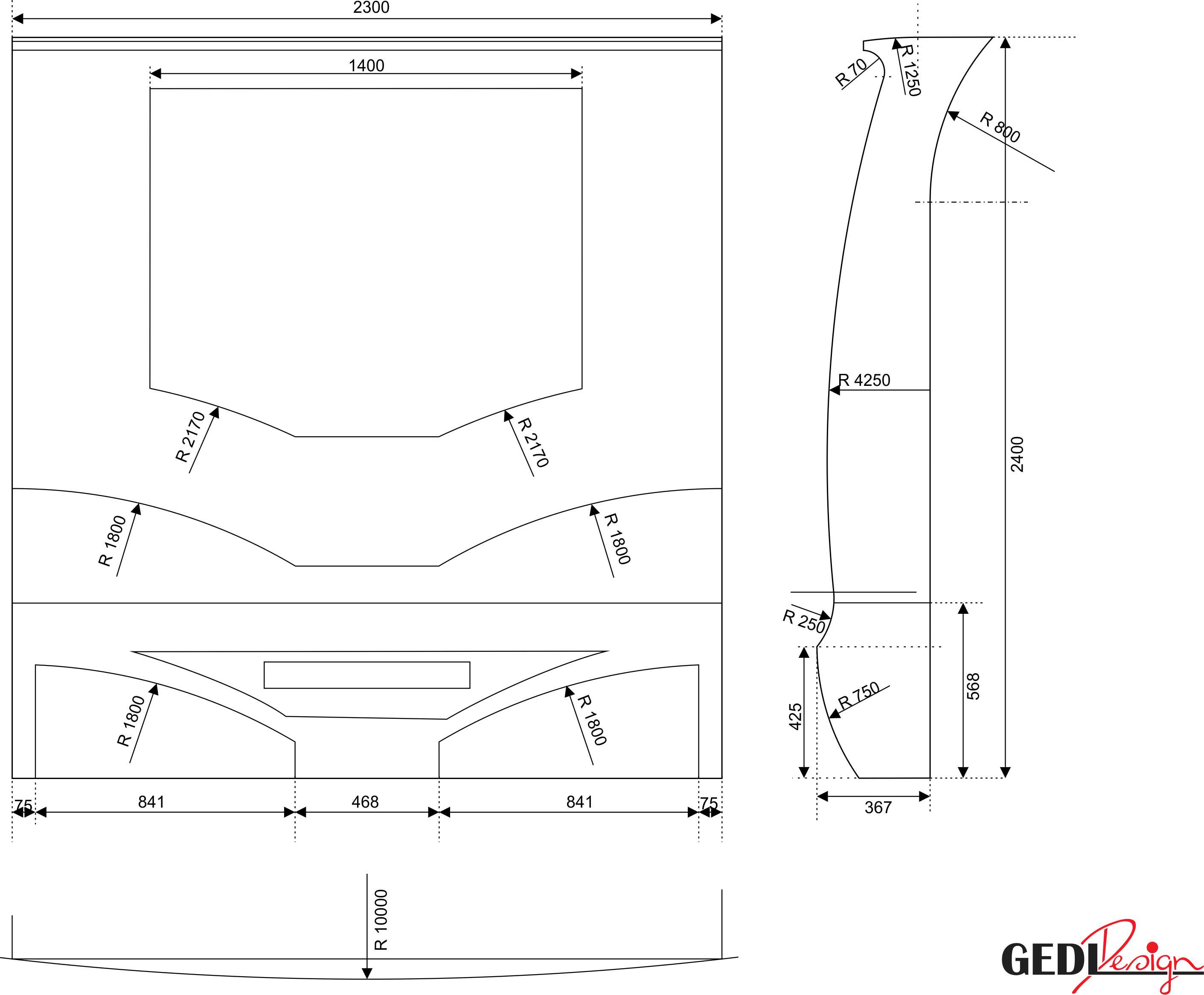

Tehnična risba v merilu 1:1, kjer je Gedl podal glavne oblikovalske smernice za izdelavo 3D računalniške risbe. Na podlagi teh risb, ki so nastale v razvojnem oddelku, so pristopili k izdelavi programa za rezkanje makete na stroju CNC.

Tehnična risba v merilu 1:1, kjer je Gedl podal glavne oblikovalske smernice za izdelavo 3D računalniške risbe. Na podlagi teh risb, ki so nastale v razvojnem oddelku, so pristopili k izdelavi programa za rezkanje makete na stroju CNC.

Zdaj je Gedl pristopil k izdelavi tehnične risbe v merilu 1:1 z navedenimi vsemi potrebnimi merami. Na podlagi te risbe so v razvoju Plastoforma izdelali 3D računalniško risbo, ki je služila za rezkanje makete v merilu 1:2,5. Ta maketa je potrebna predvsem za ugotovitev pravilnega poteka površin, razmerij in celotne oblike. Po nekaj manjših popravkih so izdelali model v merilu 1:1 z rezkanjem (CNC), ki služi za izdelavo aluminijastega orodja. V postopku vakuumskega termoformiranja je bila prva zadnja stena iz ABS-a bila izdelana v začetku julija. V sodelovanju s podjetjem Farmel so po Gedlovi oblikovalki ideji razvili posebne luči LED. V drugi polovici avgusta je bila konceptna zadnja stena bila končana in pripravljena za prevoz na Caravan salon Düsseldof.

Na podlagi tehnične risbe so v razvoju narisali 3D računalniško risbo, na kateri je bila celotna oblika določena in pripravljena za rezkanje. Na podlagi te risbe so v podjetju Plastoform Blanca razvili in izdelali zadnjo okno iz črnega akrila.

Na podlagi tehnične risbe so v razvoju narisali 3D računalniško risbo, na kateri je bila celotna oblika določena in pripravljena za rezkanje. Na podlagi te risbe so v podjetju Plastoform Blanca razvili in izdelali zadnjo okno iz črnega akrila.

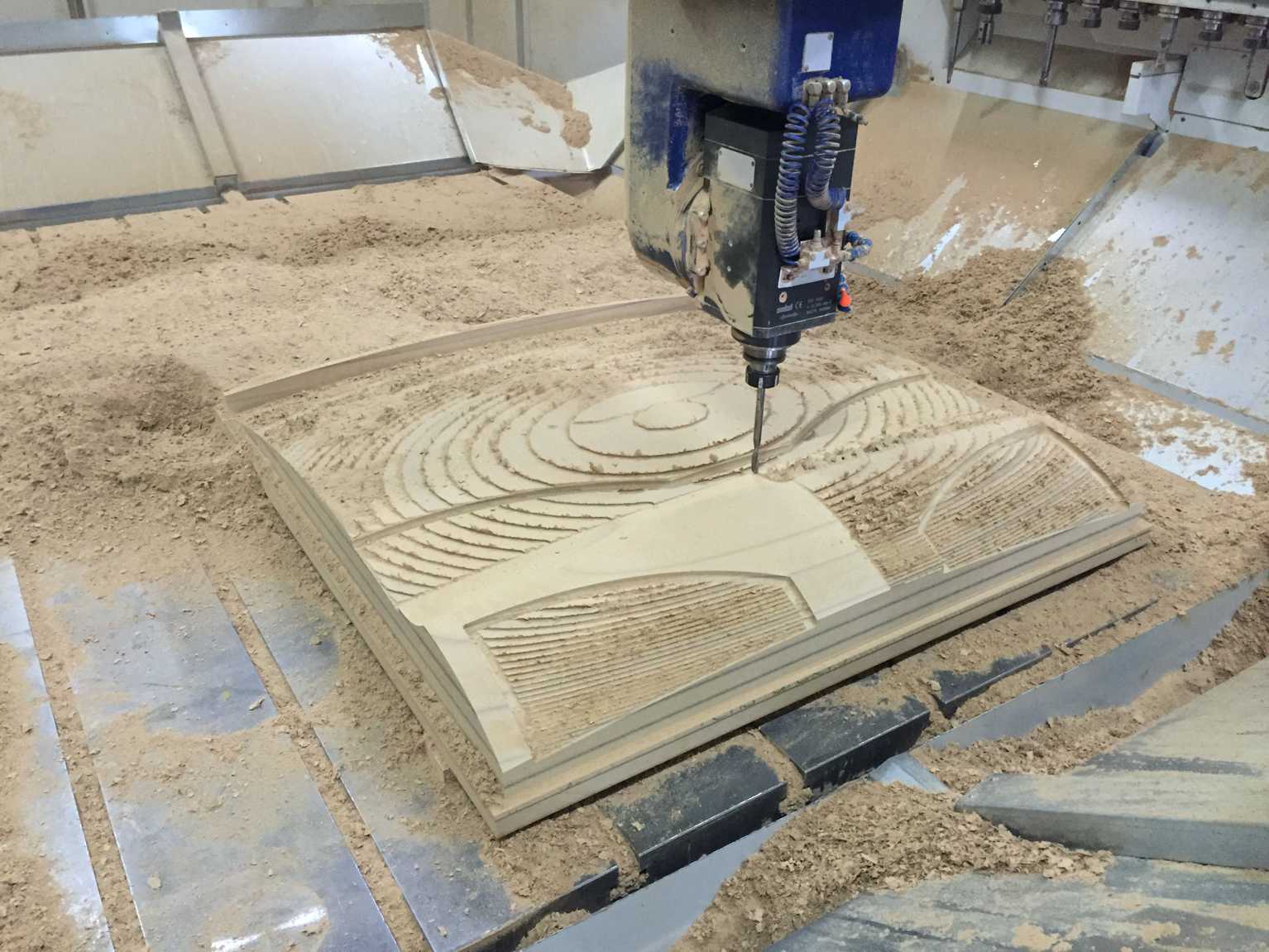

Rezkanje makete v merilu 1:2,5 iz plošč mediapan.

Rezkanje makete v merilu 1:2,5 iz plošč mediapan.

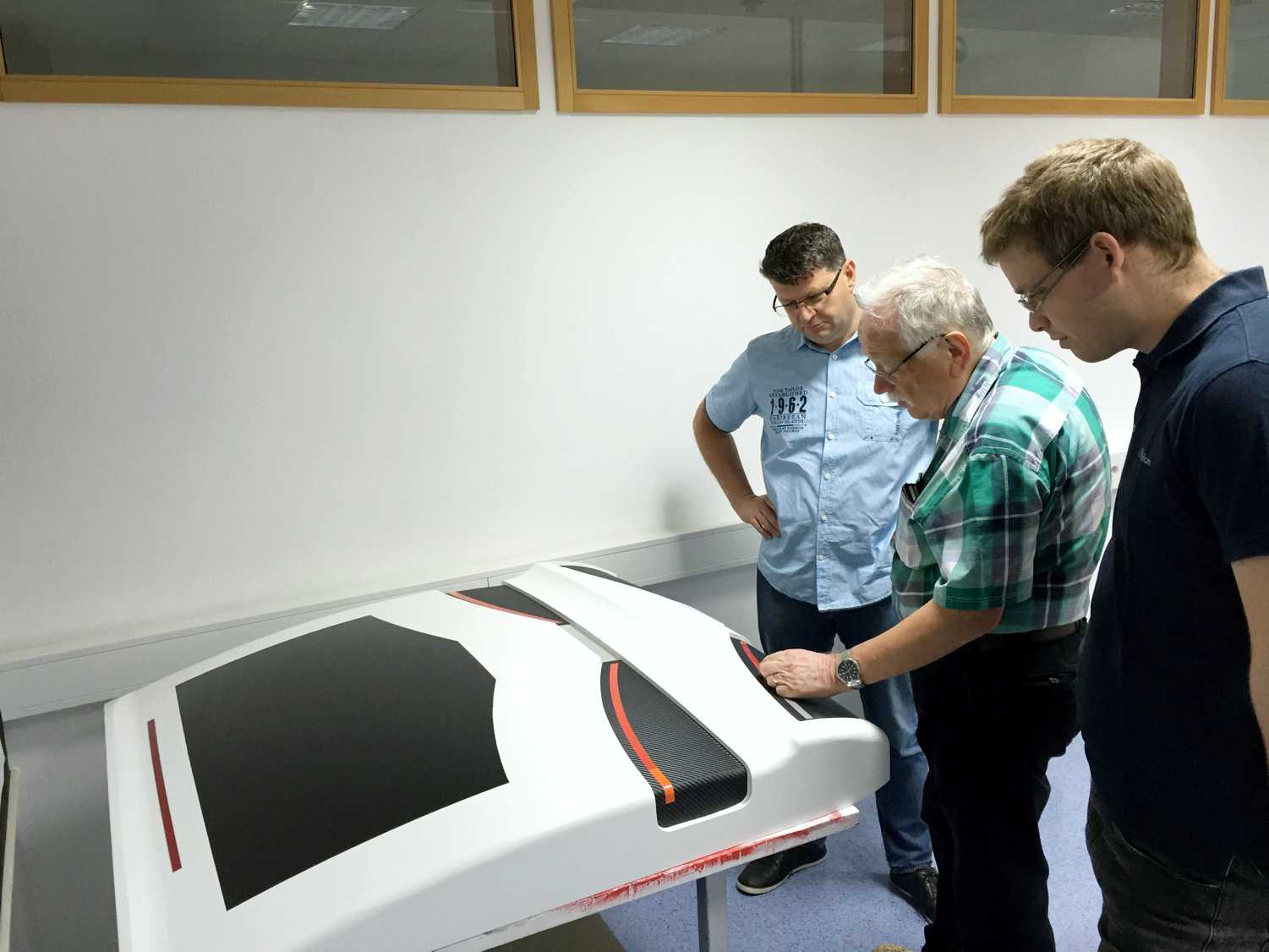

Gedl (levo) pozorno ogleduje maketo, zraven njega sta Pavle Zupančič, vodja razvoja, ter direktor Franci Gregorčič.

Gedl (levo) pozorno ogleduje maketo, zraven njega sta Pavle Zupančič, vodja razvoja, ter direktor Franci Gregorčič.

Pogovor o možni izvedbi luči LED. Z leve: Božo Geršak iz podjetja Farmel, ki skrbi za razvoj luči, oblikovalec Georg Gedl ter Matej Janežič, konstruktor v razvojnem oddelku Plastoforma.

Pogovor o možni izvedbi luči LED. Z leve: Božo Geršak iz podjetja Farmel, ki skrbi za razvoj luči, oblikovalec Georg Gedl ter Matej Janežič, konstruktor v razvojnem oddelku Plastoforma.

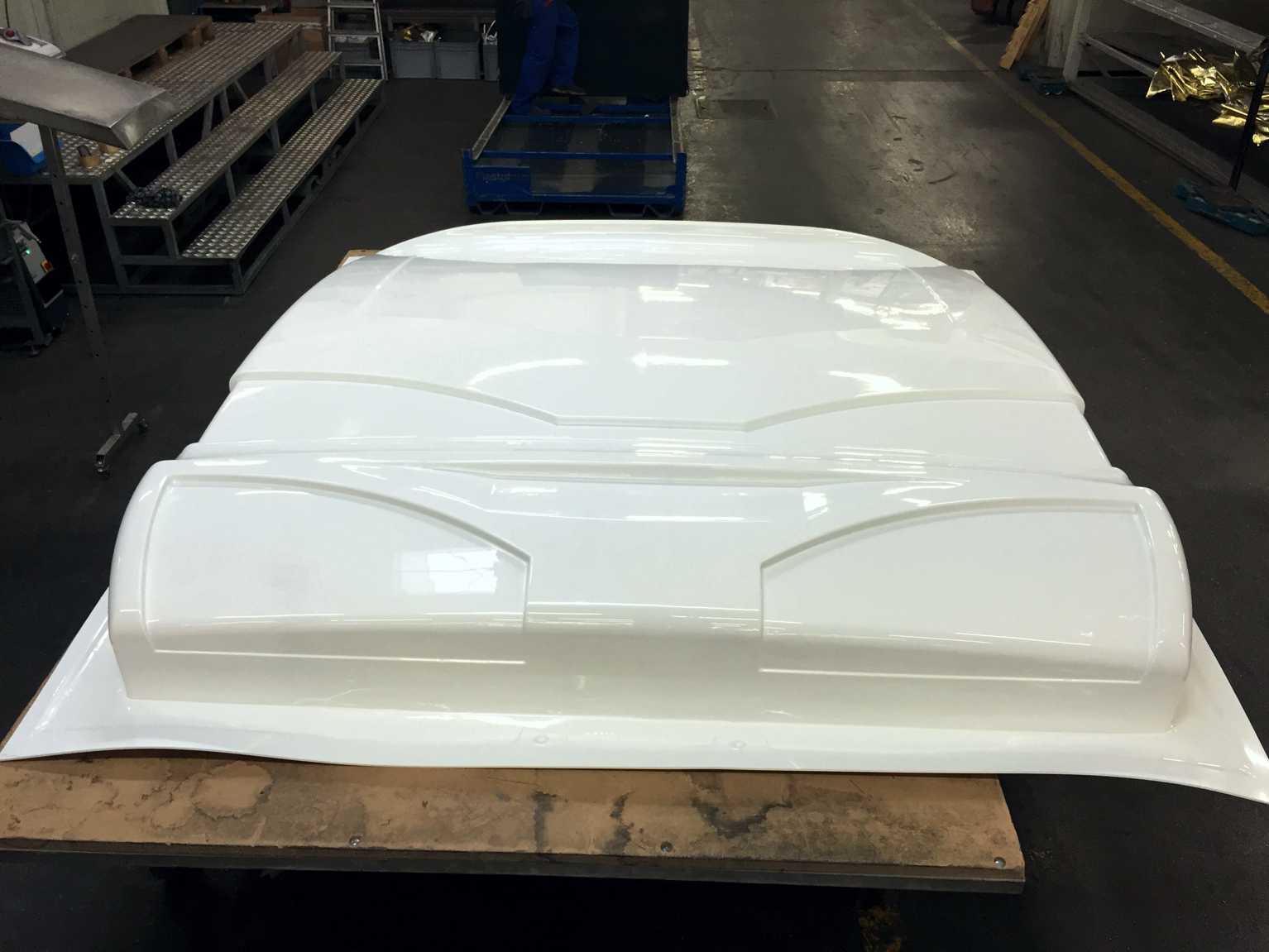

V prvi polovici avgusta je bil v proizvodnji izdelan prvi kos zadnje stene iz termoformiranega ABS-a.

V prvi polovici avgusta je bil v proizvodnji izdelan prvi kos zadnje stene iz termoformiranega ABS-a.

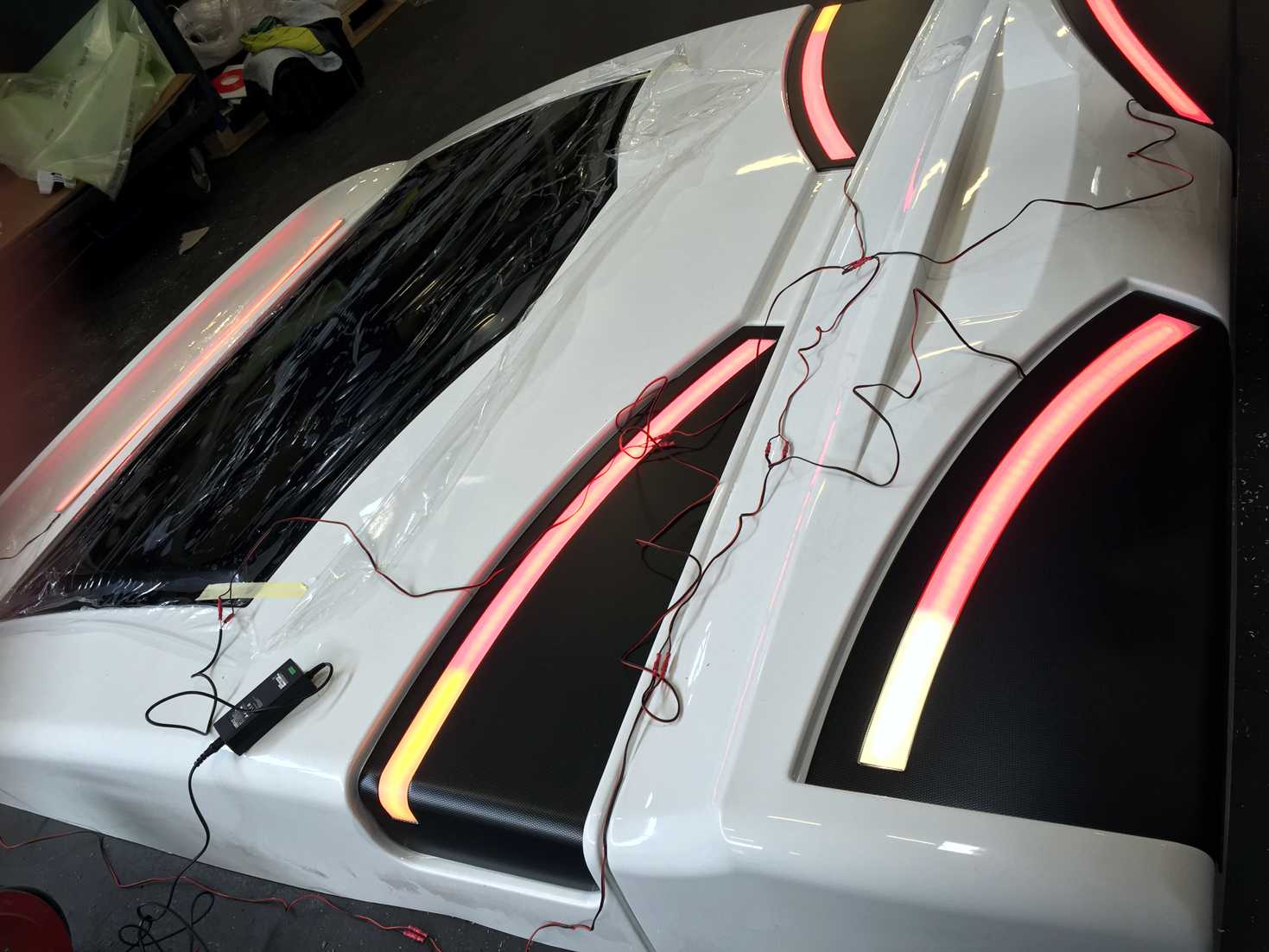

Zadnji preskusi delovanja luči LED pred odpravo izdelka v Nemčijo.

Zadnji preskusi delovanja luči LED pred odpravo izdelka v Nemčijo.

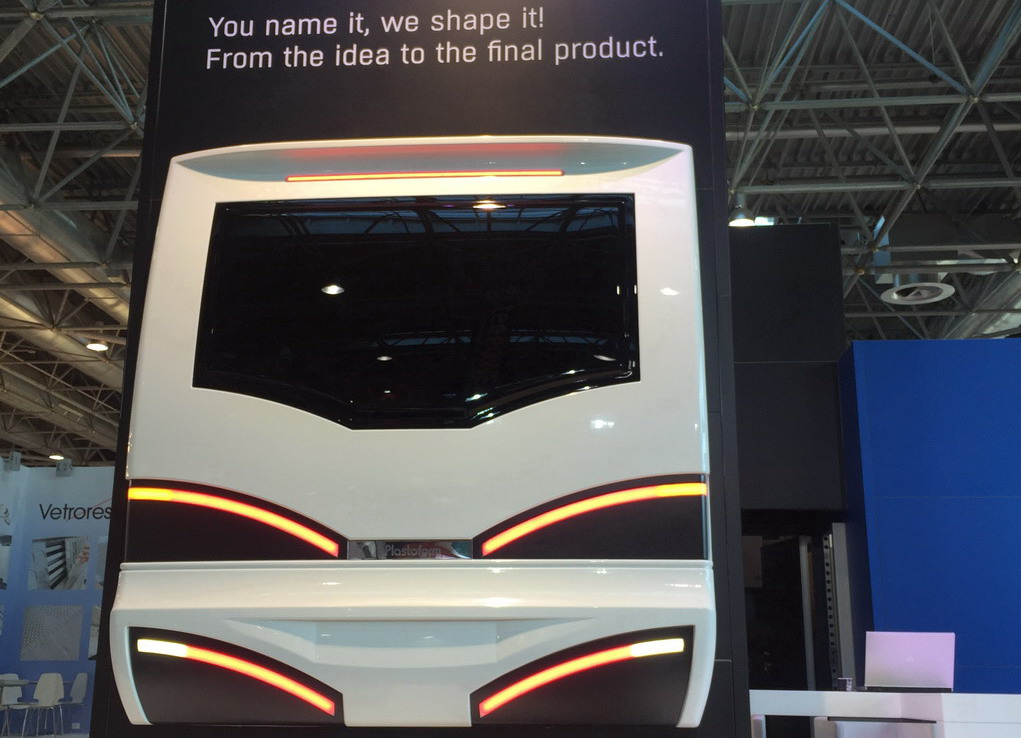

Konceptna zadnja stena, predstavljena na razstavnem prostoru podjetja Plastoform v Düsseldorfu na Caravan Salonu.

Konceptna zadnja stena, predstavljena na razstavnem prostoru podjetja Plastoform v Düsseldorfu na Caravan Salonu.

Zadovoljni obrazi ob predstavitvi konceptne zadnje stene na Caravan Salonu. Z leve: Peter Gorenc, vodja projekta Plastoform, avtor oblike Georg Gedl, Franci Gregorčič, direktor Plastoforma Šmarjeta, ter Vlado Mihalič, vodja razvoja Plastoform Blanca.

Zadovoljni obrazi ob predstavitvi konceptne zadnje stene na Caravan Salonu. Z leve: Peter Gorenc, vodja projekta Plastoform, avtor oblike Georg Gedl, Franci Gregorčič, direktor Plastoforma Šmarjeta, ter Vlado Mihalič, vodja razvoja Plastoform Blanca.

Vinko Kernc

Foto: Plastoform; Risbe: Georg Gedl
